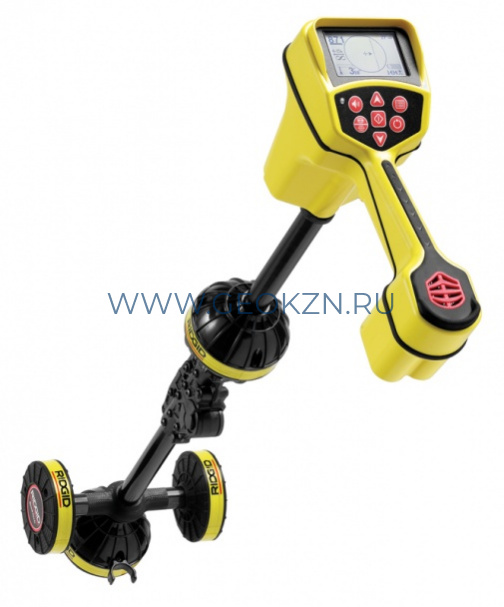

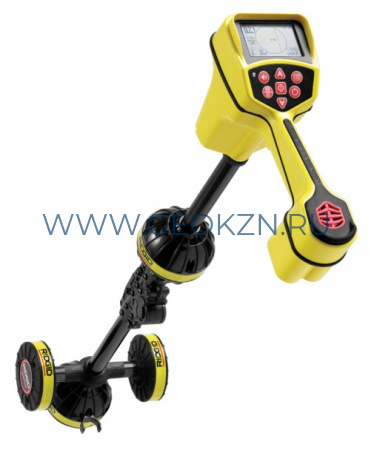

Трассоискатель Ridgid SeekTech SR-20 измеряет электромагнитные поля, излучаемые подземными объектами. Он предназначен для поиска трубопроводов и кабеля в земле. SeekTech SR-20 определяет характеристики линий электромагнитного поля и отображает их на экране в реальном времени. В SeekTech SR-20 - используются многонаправленные антены, направляющие стрелки, а также удобный для считывания информации картографический дисплей, позволяющий оператору быстро и точно достичь искомой коммуникации.
Применяя линейный передатчик - генератор SeekTech может искать как в активном, так и в пасивном режиме. Также возможен поиск без применения генератора: кабели под наряжением, видеокамеры систем видеодиагностики SeeSnake, с установленными датчиками 512 Гц, поиск передатчиков 33 кГц и 640 Гц, поиск зонда RIDGID 512 Гц (плавающий и дистанционный передатчик), а так же поиск зонда других производителей (16 Гц, 512 Гц, 640 Гц, 16 кГц, 33 кГц). Можно самостоятельно выставить любую нужную частоту до 35 Гц.
В режиме пассивного поиска "Omniseek" происходит обнаружение нескольких коммуникаций с частотой сигнала до 35 Гц, автоматически выбирается наилучшая полоса частот и прибор выводит на дисплей несколько коммуникаций (до 3).

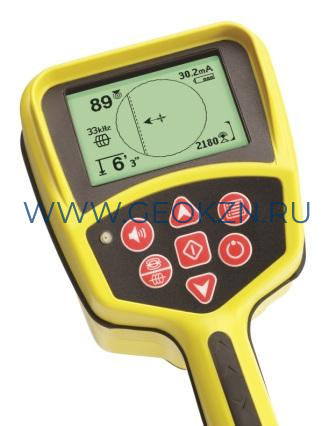

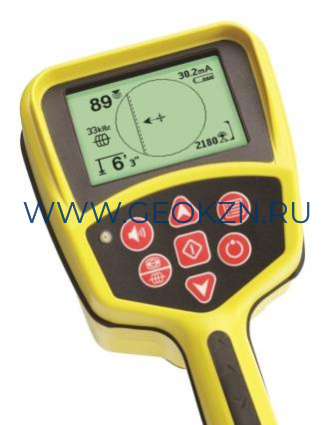

Трассопоисковый приёмник SR-20 – это самая передовая и высокотехнологичная модель трассоискателя на сегодня. SR-20 обладает уникальным методом кругового наведения на протяжённый подземный объект. Эта технология дает возможность отображать на экране прибора наглядную схему расположения коммуникаций и носит имя «система картографического отображения». Вам больше не нужно наматывать круги по исследуемой территории. Достаточно включить прибор и выбрать тип нужной коммуникации, после этого прибор сам её найдёт и отобразит на дисплее, вне зависимости от ориентации оператора относительно подземной трассы. В режиме реального времени автоматически доступна следующая информация: глубина залегания, значения наведённого тока и силы электромагнитного поля, идущего от коммуникации, усиление и ослабление силы принимаемого сигнала. Все это позволяет работать с прибором даже неопытному пользователю без предварительного обучения. В SR-20 примененяются не стандартные прямые антенны, а специальные – сферические, в количестве 8 штук – это позволило реализовать передовую технологию и поднять поиск подземных коммуникаций на новый уровень.
В профессиональной модели трассопоискового приёмника SR-20 присутствует возможность поиска в пассивном режиме всех основных металлических коммуникаций, по которым проходит электромагнитный сигнал: силовой кабель, трубопровод с катодной защитой, телефонный кабель и т.д.. При использовании широкополосного режима на экране одновременно отображается несколько находящихся рядом коммуникаций, при этом существует возможность определения типа этой коммуникации. При пересечении исследуемая коммуникация с другой, на экране отображается точка, где они пересекаются.
В случае, если на коммуникациях, нет электромагнитного поля (обесточенные кабели, трубопроводы, канализации и т.п.), поиск осуществляется с использованием генераторов. Мощный десятиваттный генератор ST 510 при прямом подсоединение к коммуникации позволяет пользователю удаляться от места подключения на расстояние до двух километров.
В ситуациях, когда важна высокая дальность трассировки и коммуникации находятся на глубинах не более двух метров, а возможности подсоединиться к ним напрямую нет, то подать сигнал в коммуникацию с поверхности земли можно, используя генератор ST-33Q. Программное обеспечение приемника SR-20 и генератора ST-33Q позволяет настраиваться на любые поисковые частоты в интервале от 1 Гц до 33 КГц без дополнительной перепрошивки. Для исследования неметаллических коммуникаций,к которым есть прямой доступ и в которых есть ток воды, используются водонепроницаемые плавающие зонды-передатчики. Зонд-передатчик помещается внутрь коммуникации и под действием движения воды перемещается по ней. Это перемещение отслеживается с поверхности земли с помощью трассопоискового приемника SR-20. Так же трассоискатель имеет возможность работы с системами видеодиагностики внутреннего состояния коммуникаций SeeSnake.
- поиск - обнаружение и трассировка металлических трубопроводов под землей;
- поиск - обнаружение и трассировка кабеля под землей (телефонный, силовой);
- поиск - обнаружение и трассировка пластиковых труб в земле (применение зонда).
Режимы работы поискового прибора SR-20:
- активный поиск инженерных коммуникаций с помощью линейного передатчика;
- пассивный поиск инженерных коммуникаций только с помощью трассоискателя;
- поиск с применением передатчиков установленых на других приборах (SeeSnake);
- трассировка инженерных коммуникаций при помощи зонда.
Встроенный картографический дисплей | Да |
Отображение глубины залегания | Да. В непрерывном режиме |
Точность обнаружения, м | 0,05 |
Глубина обнаружения коммуникаций | до 10м |
Частоты активной трассировки трубопровода * | 128 Гц, 1 кГц, 8 кГц и 33 кГц |
Пассивный режим | |
Силовые линии | Широкая полоса частот 50 Гц, 60 Гц, <4 кГц |
Радиолинии | 4–15 кГц, 15–36 кГц |
Частоты зонда * | 16 Гц, 512 Гц, 640 Гц, 850 Гц, 8 кГц, 16 кГц, 33 кГц |
Номинальное напряжение, питание | 6 В, 550 мА |
Источник питания | 4 аккумулятора типа C |
Срок работы от аккумулятора | Приблизительно 16 часов |
Частоты активной трассировки трубопровода * | 128 Гц, 1 кГц, 8 кГц и 33 кГц |
Рабочая среда: | |
Температура | от –20°C до +50°C |
Влажность | от 5% до 95% относительной влажности |
Температура хранения | от –20°C до +60°C |
Размеры (Длина х Ширина х Высота) | 28,4 х 10,9 х 79,0 см |
Вес | 1,8 кг |
*Пользователь может выбрать до 30 значений частоты в диапазоне от 10 до 35000 Гц
Соответствует требованиям стандартов FCC для оборудования класс A и EN 55022 для оборудования класса B

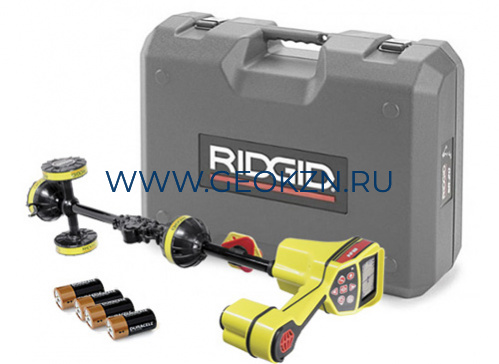

- Трассоискатель SeekTech SR-20

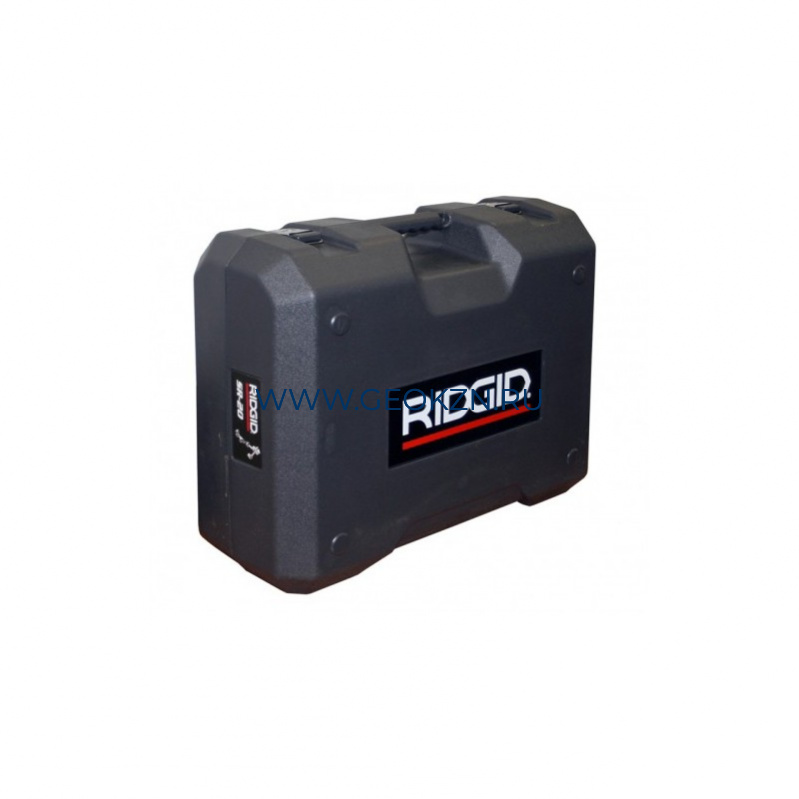

- Ударопрочный пластиковый кейс
- Маркеры и держатель стойки
- 4 элемента питания "С"-типа (щелочные)
- Видеодиск для обучения (DVD)
- Руководство оператора
- Гарантийный талон
