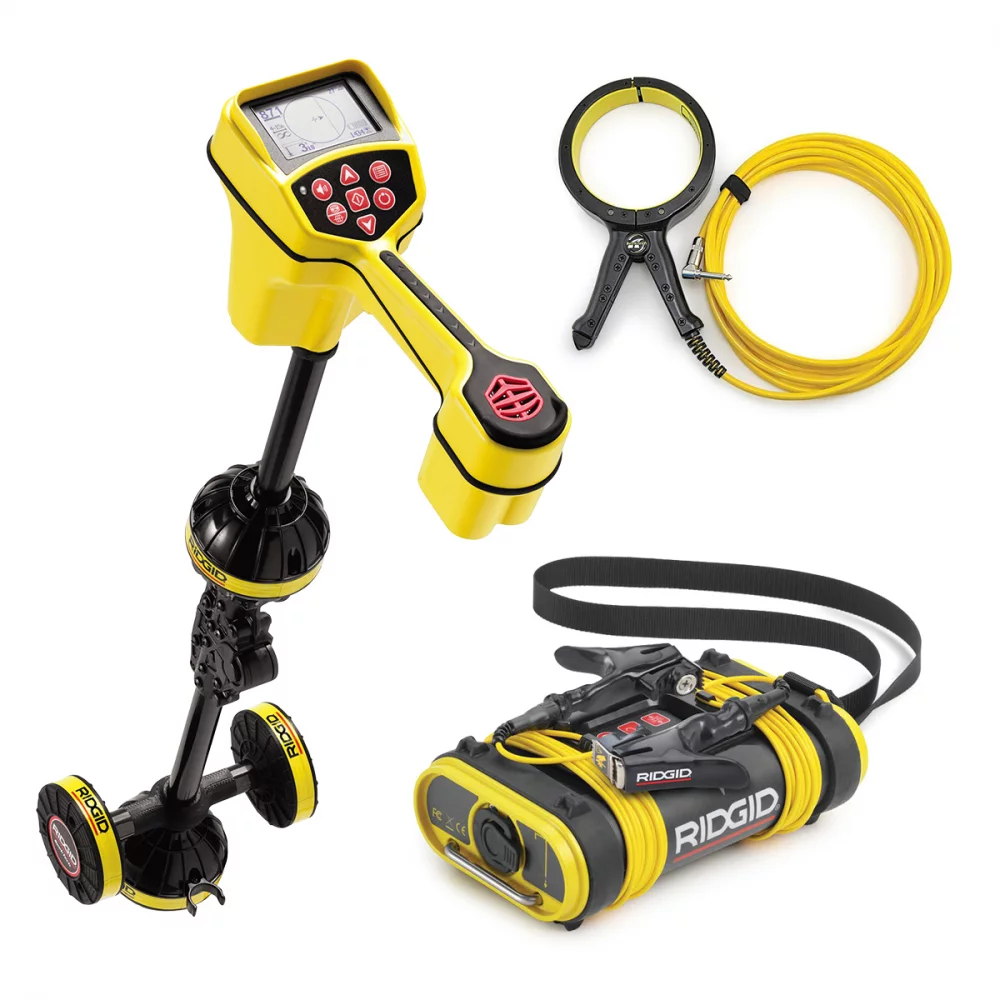

Основной товар: Локатор RIDGID SeekTech SR-20
Тип оборудования
|
локатор+генератор+индукционные клещи |

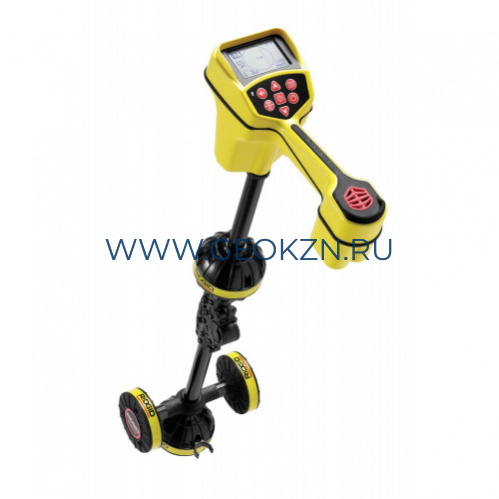

Трассоискатель RIDGID SeekTech SR-20 – трассопоисковый приемник, предназначенный для активного (с использованием линейного передатчика сигналов) и пассивного (поиск магистралей электрических цепей, по которым передаются радиочастотные сигналы или протекает ток с частотой 50 / 60 Гц) обнаружения местоположения инженерных сетей и подземных коммуникаций, а также во время инспектирования для определения места расположения головки видеокамеры, оснащенной передатчиком сигналов, и поиска смываемых плавающих зондов и дистанционных передатчиков, прикрепленных к проталкивающему стержню или дренажному кабелю, в неэлектропроводных тоннелях, трубопроводах или кабелепроводах, с возможностью отслеживания частот от 10 Гц до 35 кГц.
- применяются многонаправленные антенны, направляющие стрелки и простой для считывания информации картографический дисплей, который быстро и точно приводит оператора к искомой коммуникации;
- непрерывное измерение глубины повышает производительность, показывая изменения глубины в режиме реального времени;
- Omni-Seek повышает точность и эффективность при поиске в пассивном режиме. Непрерывно осуществляет поиск сигнала и диапазонов радиочастот в пассивном режиме для обнаружения положения и уклонения от неизвестных металлических линий;
- частоты, выбираемые пользователем: можно задать до 30 частот;
- можно настроить на любую частоту от 10 Гц до 35 кГц;
- на картографическом дисплее подтверждается хороший сигнал, указывающий местоположение, и распознается искажение на загроможденных участках с использованием следующего:
– линия, указывающая на трубу направляет оператора по ходу трассы и показывает изменения в направлении;
– направляющие стрелки влево-вправо указывают оператору на искомые инженерные сети;
– индикатор расстояния и интенсивность сигнала помогает оператору центровать трассоискатель ближе к искомому объекту для более уверенного обнаружения; - отвечает требованиям FCC, класс A, и EN 55022, класс A.

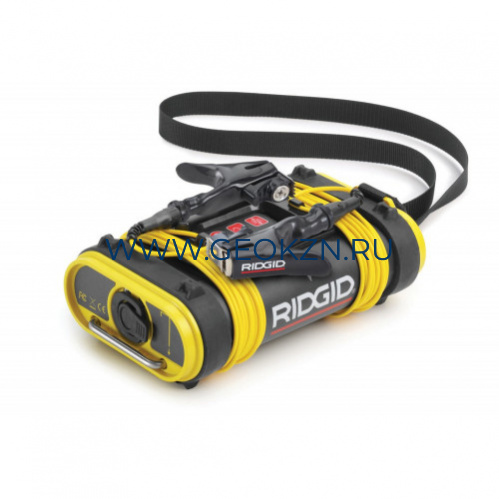

Линейный передатчик Ridgid SeekTech ST-305 мощностью 5 ватт позволяет подать напряжение на металлические трубопроводы для трассировки. Генератор сигналов или линейный передатчик сигналов Ridgid SeekTech ST-305 (используется в работе с трассоискателями Ridgid SeekTech SR-20 и Ridgid SeekTech SR-60 – диагностические приборы, осуществляющие измерение электромагнитного поля излучаемыми подземными объектами. Эти аппараты предназнаются в помощь пользователю при поиске объектов в грунте, путем определения характеристик линий магнитного поля, которые отображаются на экране монитора. Место расположения обьектов под землей проверяют до выемки их из грунта, потому как линии электромагнитных полей могут иметь помехи и искажения.
Особенности генератора сигналов Ridgid SeekTech ST-305:
- легкий и компактный, простой и удобный в использовании прибор, обеспечивающий мощность до 5 Вт;
- 3-х уровневая регулировка мощности до 5 Вт;
- может одновременно передавать сигнал с использованием 2-х частот;
- акустическая обратная связь подтверждает хорошее качество цепи перед началом поиска.
Рабочие режимы генератора сигналов Ridgid SeekTech ST-305:
- прямое подключение: осуществляется через провода с зажимами. Провода генератора сигналов соединяют непосредственно с целевым проводником и с подходящим заземлением. Генератор сигналов может излучать двухчастотный сигнал (одновременно посылая сигналы на 2-х разных частотах в магистраль) в режиме прямого соединения;
- индукционные клещи: надеваются прямо на трассируемую коммуникацию. Индукционные клещи имеют губки, которые охватывают целевой проводник. Полное отсутствие непосредственного контакта - металл-металл;
- индукционный режим: для излучения сигнала внутренними обмотками нужно положить генератор сигналов Ridgid SeekTech ST-305 прямо на землю и располагают его сверху, вдоль проводника. Внутренняя антенна данного диагностического прибора создает поле диполя, которое под землей, в целевом проводнике генерирует свою энергию, наводя на него ток.
Длительность работы генератора сигналов Ridgid SeekTech ST-305:
- типовая длительность работы генератора сигналов RIDGID SeekTech ST-305 практически всегда разная, она зависит от условий окружающей среды и потребляемой мощности тока;
- химические составы батарей питания (большинство новых высокопроизводительных батарей, например таких как, Duracell ULTRA, имеют срок службы на 10-20% дольше, чем обычные щелочные элементы питания (батареи или аккумуляторы) для приборов с большим потребляемым током);
- низкие температурные условия при работе с аппаратом тоже сокращает срок эксплуатации батареи;
- емкость батарей после работы с большой нагрузкой батареи часто восстанавливается. Батареи могут восстановить свою емкость до нужной величины, достаточной для полного обеспечения работы генератора в течение нескольких часов, нужно только иметь дополнительное время для ожидания зарядки.

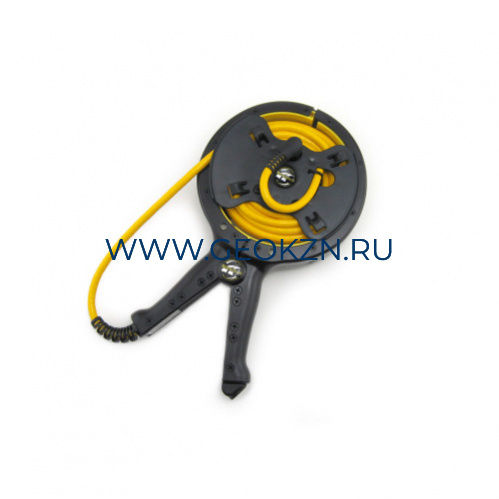

Индукционные клещи Ridgid SeekTech применяются с трассопоисковым оборудованием Ridgid для совместного поиска и обнаружения инженерных коммуникаций в земле. Позволяют пользователям трассопоискового оборудования при активном поиске передать сигнал на изолированную трубу и изолированный кабель, не снимая изоляцию. Совместимы со всеми генераторами - передатчиками RIDGID.
Особенности индукционных клещей Ridgid:
- позволяют пользователям подавать сигнал в кабель или трубу, когда недоступно прямое подключение;
- совместимы со всеми генераторами - передатчиками Ridgid.
Встроенный картографический дисплей | Да |
Отображение глубины залегания | Да. В непрерывном режиме |
Точность обнаружения, м | 0,05 |
Глубина обнаружения коммуникаций | до 10м |
Частоты активной трассировки трубопровода * | 128 Гц, 1 кГц, 8 кГц и 33 кГц |
Пассивный режим | |
Силовые линии | Широкая полоса частот 50 Гц, 60 Гц, <4 кГц |
Радиолинии | 4–15 кГц, 15–36 кГц |
Частоты зонда * | 16 Гц, 512 Гц, 640 Гц, 850 Гц, 8 кГц, 16 кГц, 33 кГц |
Номинальное напряжение, питание | 6 В, 550 мА |
Источник питания | 4 аккумулятора типа C |
Срок работы от аккумулятора | Приблизительно 16 часов |
Частоты активной трассировки трубопровода * | 128 Гц, 1 кГц, 8 кГц и 33 кГц |
Рабочая среда: | |
Температура | от –20°C до +50°C |
Влажность | от 5% до 95% относительной влажности |
Температура хранения | от –20°C до +60°C |
Размеры (Длина х Ширина х Высота) | 28,4 х 10,9 х 79,0 см |
Вес | 1,8 кг |
*Пользователь может выбрать до 30 значений частоты в диапазоне от 10 до 35000 Гц
Частота | 1 кГц, 8 кГц, 33 кГц, 93 кГц |
Выходная мощность | 5 Вт, регулируемая (3 уровня) |
Настройки мощности |
Низкая мощность (примерно 0,5 Вт) Средняя мощность (примерно 2 Вт) Высокая мощность (примерно 5 Вт) |
Сила тока | 25 мА |
Длина провода | 3 м |
Источник электропитания | 6 батарей или аккумуляторов "C"-типа, щелочные |
Размеры (Длина х Ширина х Высота) | 19,6 х 11,9 х 7,6 см |
Вес без батарей | 0,772 кг |
Вес с батареями |
1,1 кг |
Внутренний диаметр, см |
12.07 |
Длина кабеля, | 5.02 |
Габаритные размеры (ДхШхВ), мм | 266.7 х 148.5 х 37.5 |
Вес, г | 0.9 |
- Трассоискатель Ridgid SeekTech SR-20;
- Ударопрочный пластиковый кейс;
- Маркеры и держатель стойки;
- 4 элемента питания "С"-типа (щелочные);
- Генератор Ridgid SeekTech ST-305;
- Заземляющий штырь;
- Провода прямого присоединения - 2 шт.;
- Клипсы прямого присоединения - 2 шт.;
- 6 элементов питания "С"-типа (щелочные);
- Индукционные клещи Ridgid;
- Руководство пользователя;
- Гарантийный талон.
