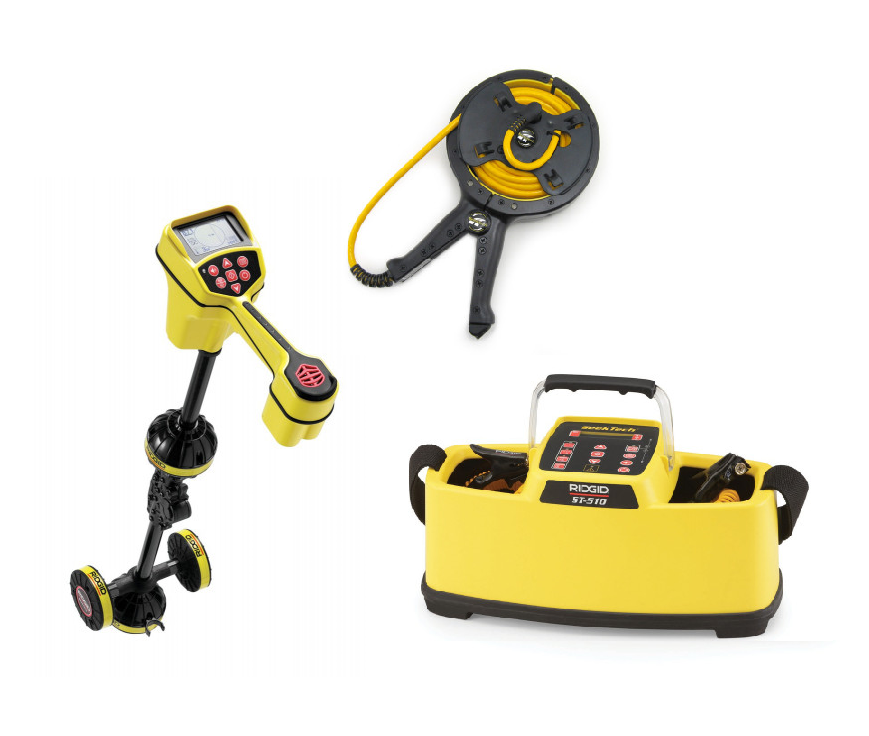

Основной товар: Локатор RIDGID SeekTech SR-20
Тип оборудования
|
локатор+генератор+индукционные клещи |

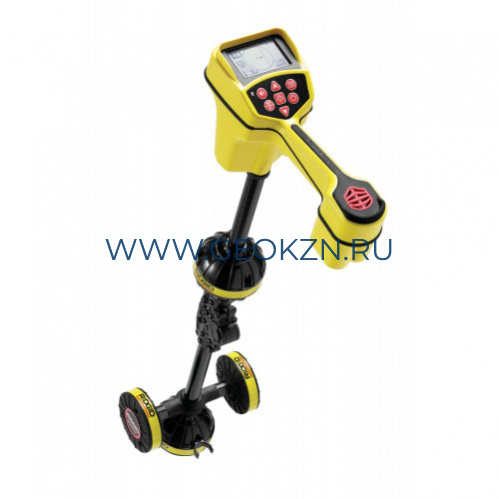

Локатор Ridgid SeekTech SR-20
Трассоискатель Ridgid SR-20 - мощный инструмент в поиске подземных коммуникаций! Вся необходимая информация выводится на дисплей. С трассоискателем RIDGID SR-20 поиск подземных магистралей коммунального снабжения осуществляется быстро, легко и достоверно.
В локаторах RIDGID применяются многонаправленные антенны (8 шт.), что позволяет выводить на дисплей не только указательные стрелки, но и схематичное отображение искомой коммуникации в виде прямой линии.
Это существенно снижает время на поиск коммуникаций и повышает точность определения её местоположения! Вся необходимая для поиска коммуникаций информация (рабочая частота, уровень сигнала, интенсивность сигнала, глубина залегания и пр.) выводится на дисплей в автоматическом режиме.
Дружественный интерфейс позволяет работать с трассоискателем SR-20 без длительного обучения (продолжительность обучающего курса в тренинг-центре RIDGID – всего 4 часа!).
- пассивный. Обнаружение коммуникаций, излучающих электромагнитное поле, с помощью трассоискателя без применения дополнительного оборудования (действующие силовые линии, телефон, газо- и нефтепроводы с катодной защитой);
- активный. Обнаружение коммуникаций с использованием локатора и трассопоискового передатчика. При этом необходимо иметь прямой доступ к коммуникации (любая протяженная токопроводящая коммуникация);
- индукционный. Обнаружение коммуникаций с использованием локатора и трассопоискового передатчика, если нет доступа к коммуникации (любая протяженная токопроводящая коммуникация);
- индукционный с помощью индукционных клещей. Обнаружение коммуникаций с использованием трассопоискового передатчика и клещей (силовой кабель, телефон, металлические трубы до 100мм)
- поиск зонда. Стандартные частоты зонда: 512Гц, 33кГц;
- комплексный. Обнаружение коммуникаций с использованием систем видеодиагностики RIDGID (металлические и неметаллические трубы диаметром от 50мм.).
- уникальный дизайн;
- возможность оперативной установки до 30 дополнительных рабочих частот в диапазоне от 10Гц до 35кГц;
- режим работы OmniSeek позволяет осуществлять поиск коммуникаций во всем диапазоне частот. При этом на дисплее могут отображаться до 4-х коммуникаций одновременно;
- целевая линия и направляющие стрелки быстро выявляют искажение;
- индикатор приближения и интенсивность сигнала помогают работать с трудными участками.

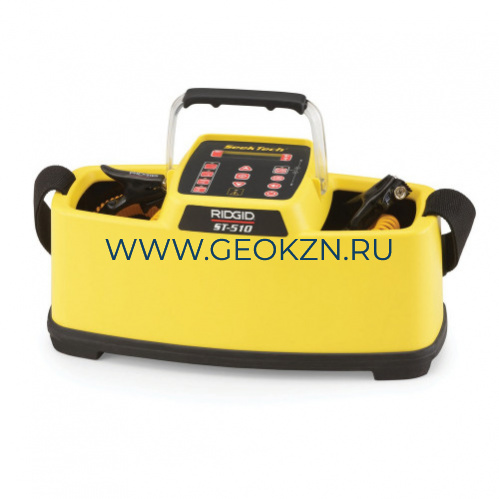

Ridgid SeekTech ST-510 - оптимальный и самый популярный генератор для решения большинства задач при трассопоиске. Мощность 10 Вт, 93 частоты, индукционный режим работы. Обладая большим количеством рабочих частот и удобной регулировкой выходной мощности, данный генератор отлично справляется со своей главной задачей – генерацией тока в трассируемой коммуникации. Может работать не только со всеми локаторами RIDGID SeekTech (SR-20, SR-24, SR-60), но и с трассоискателями других производителей. Для этого в памяти генератора прописаны частоты других производителей трассопоискового оборудования (таких как: Radiodetection, Seba spectrum, Dynatel и многих других).
Работает в 3-х режимах:
- прямое подключение возможно при непосредственном контакте с искомой коммуникацией. Данный режим работы возможен исключительно при поиске обесточенных коммуникаций;
- индукционный режим применяется в случаях, когда прямой контакт с коммуникацией невозможен. Генератор является источником направленного электромагнитного поля, которое возбуждает электрический ток в токопроводящих коммуникациях. Данный режим работы может применятся как на обесточенных коммуникациях, так и на тех, по которым уже течет ток;
- индукционный режим с применением индукционных клещей. По своей природе ничем не отличается от индукционного режима. Различие лишь в том, что направленное электромагнитное поле создается в контуре, создаваемом индукционными клещами. При этом проводник (искомая коммуникация) должен находится внутри клещей и в диаметре не превышать 100мм.
Для безопасности работы оператора предусмотрена индикация при подключении к коммуникации, по которой протекает электрический ток.

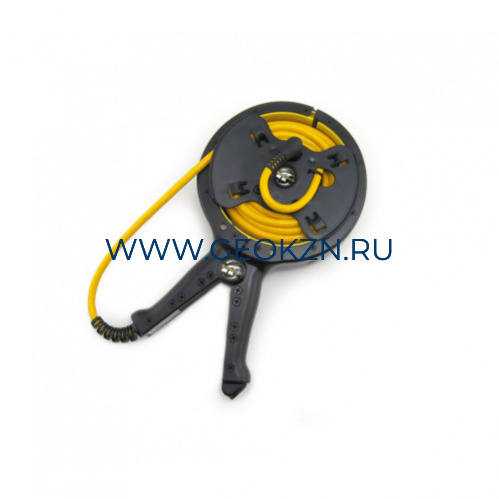

Индукционные клещи Ridgid
Индукционные клещи Ridgid SeekTech применяются с трассопоисковым оборудованием Ridgid для совместного поиска и обнаружения инженерных коммуникаций в земле. Позволяют пользователям трассопоискового оборудования при активном поиске передать сигнал на изолированную трубу и изолированный кабель, не снимая изоляцию. Совместимы со всеми генераторами - передатчиками RIDGID.
Особенности индукционных клещей Ridgid:
- позволяют пользователям подавать сигнал в кабель или трубу, когда недоступно прямое подключение;
- совместимы со всеми генераторами - передатчиками Ridgid.
Локатор Ridgid SeekTech SR-20
Встроенный картографический дисплей | Да |
Отображение глубины залегания | Да. В непрерывном режиме |
Точность обнаружения, м | 0,05 |
Глубина обнаружения коммуникаций | до 10м |
Частоты активной трассировки трубопровода * | 128 Гц, 1 кГц, 8 кГц и 33 кГц |
Пассивный режим | |
Силовые линии | Широкая полоса частот 50 Гц, 60 Гц, <4 кГц |
Радиолинии | 4–15 кГц, 15–36 кГц |
Частоты зонда * | 16 Гц, 512 Гц, 640 Гц, 850 Гц, 8 кГц, 16 кГц, 33 кГц |
Номинальное напряжение, питание | 6 В, 550 мА |
Источник питания | 4 аккумулятора типа C |
Срок работы от аккумулятора | Приблизительно 16 часов |
Частоты активной трассировки трубопровода * | 128 Гц, 1 кГц, 8 кГц и 33 кГц |
Рабочая среда: | |
Температура | от –20°C до +50°C |
Влажность | от 5% до 95% относительной влажности |
Температура хранения | от –20°C до +60°C |
Размеры (Длина х Ширина х Высота) | 28,4 х 10,9 х 79,0 см |
Вес | 1,8 кг |
*Пользователь может выбрать до 30 значений частоты в диапазоне от 10 до 35000 Гц.
Частота, кГц | прямое подключение: 0.128, 1, 8, 33, 93 |
индукционное подключение: 1, 8, 33, 93 | |
Выходная мощность, Вт | 10 |
Напряжение, В | 30, 48 |
Настройки мощности, мА | 4, 15, 50, 150, 600 |
Длина провода, м | 4 |
Длина кабеля, м | 14 |
Источник питания | 8 батарей или аккумуляторов типа D, щелочные |
Технические требования | класс B |
Габаритные размеры (ДхШхВ), мм |
381 х 178 х 165 |
Вес с батареями, кг | 2.85 |
Вес без батарей, кг | 4.1 |
Индукционные клещи Ridgid
Внутренний диаметр, см |
12.07 |
Длина кабеля, м | 5.02 |
Габаритные размеры (ДхШхВ), мм | 266.7 х 148.5 х 37.5 |
Вес, г | 0.9 |
- Локатор Ridgid SeekTech SR-24;
- Ударопрочный пластиковый кейс;
- Маркеры и держатель стойки;
- 4 элемента питания "С"-типа (щелочные);
- Видеодиск для обучения (DVD);
- Трассопоисковый генератор Ridgid SeekTech ST-510;
- Заземляющий штырь;
- Провода прямого присоединения - 2 шт;
- Клипсы прямого присоединения - 2 шт;
- Элементы питания "D"-типа (щелочные) - 8 шт;
- Индукционные клещи;
- Руководство пользователя;
- Гарантийный талон.
