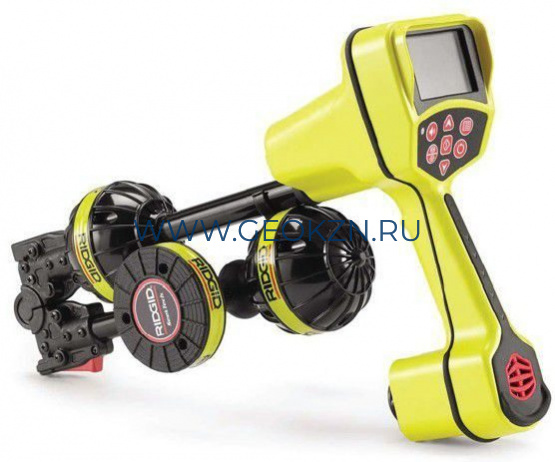

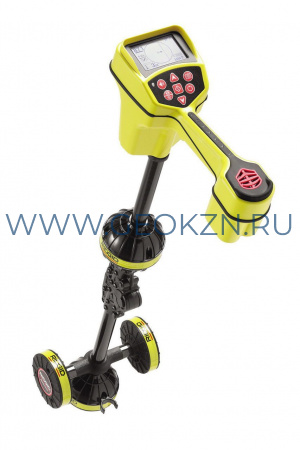

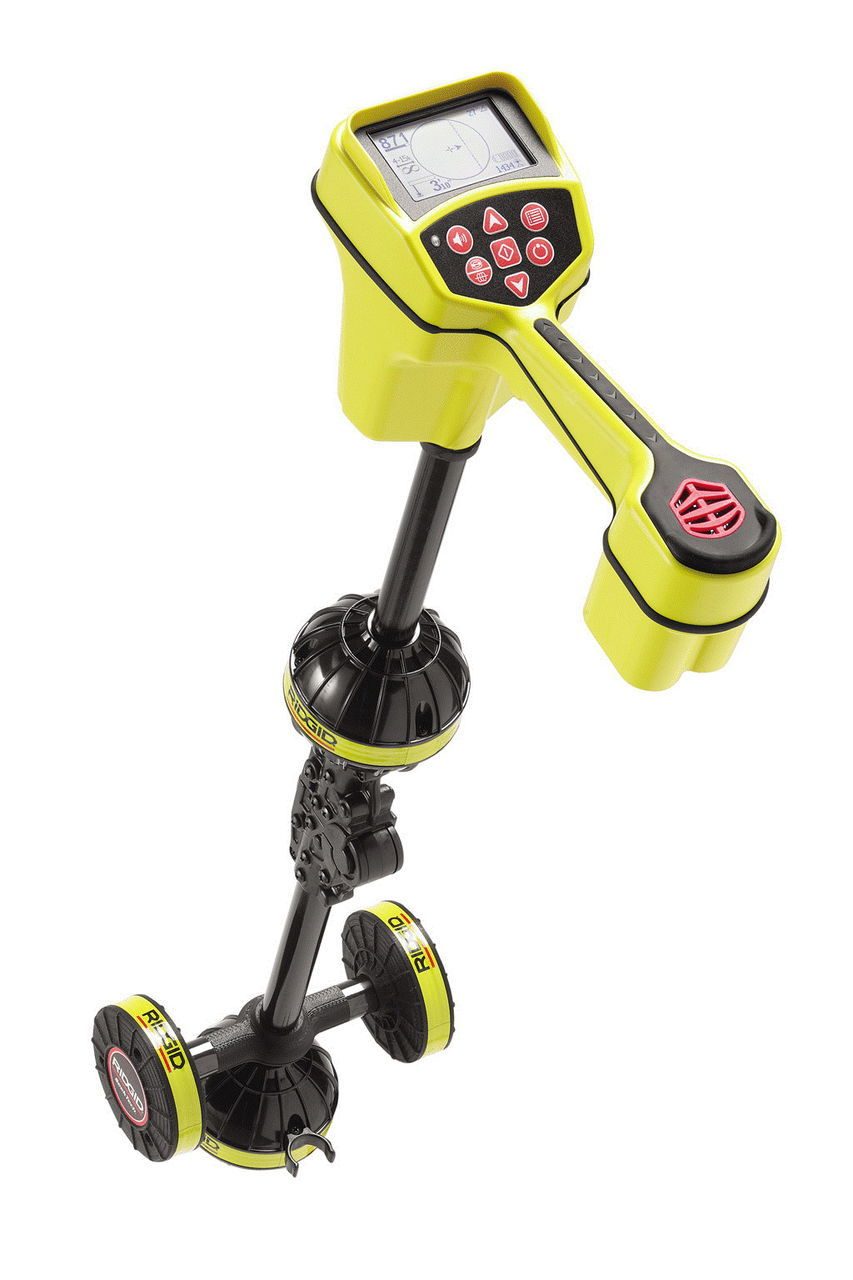

Основной товар: Локатор RIDGID SeekTech SR-20
Тип оборудования
|
локатор+генератор |
С трассоискателем RIDGID SR-20 поиск подземных магистралей коммунального снабжения осуществляется быстро, легко и достоверно.
Трассоискатели SeekTech применяются для обнаружения различных подземных коммуникаций:
- Нефтепроводы
- Газопроводы
- Водопроводы
- Теплотрассы
- Канализация
- Силовые кабели
- Телефонные линии
В локаторах RIDGID применяются многонаправленные антенны (8 шт.), что позволяет выводить на дисплей не только указательные стрелки, но и схематичное отображение искомой коммуникации в виде прямой линии.

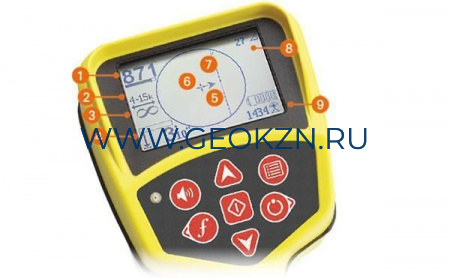

Это существенно снижает время на поиск коммуникаций и повышает точность определения её местоположения! Вся необходимая для поиска коммуникаций информация (рабочая частота, уровень сигнала, интенсивность сигнала, глубина залегания и пр.) выводится на дисплей в автоматическом режиме.
Дружественный интерфейс позволяет работать с трассоискателем SR-20 без длительного обучения (продолжительность обучающего курса в тренинг-центре RIDGID – всего 4 часа!).
- Пассивный. Обнаружение коммуникаций, излучающих электромагнитное поле, с помощью трассоискателя без применения дополнительного оборудования (действующие силовые линии, телефон, газо- и нефтепроводы с катодной защитой)
- Активный. Обнаружение коммуникаций с использованием локатора и трассопоискового передатчика. При этом необходимо иметь прямой доступ к коммуникации (любая протяженная токопроводящая коммуникация)
- Индукционный. Обнаружение коммуникаций с использованием локатора и трассопоискового передатчика, если нет доступа к коммуникации (любая протяженная токопроводящая коммуникация)
- Индукционный с помощью индукционных клещей. Обнаружение коммуникаций с использованием трассопоискового передатчика и клещей (силовой кабель, телефон, металлические трубы до 100мм)
- Поиск зонда. Стандартные частоты зонда: 512Гц, 33кГц
- Комплексный. Обнаружение коммуникаций с использованием систем видеодиагностики RIDGID (металлические и неметаллические трубы диаметром от 50мм.)
- Уникальный дизайн
- Возможность оперативной установки до 30 дополнительных рабочих частот в диапазоне от 10Гц до 35кГц!
- Режим работы OmniSeek позволяет осуществлять поиск коммуникаций во всем диапазоне частот. При этом на дисплее могут отображаться до 4-х коммуникаций одновременно.
- Целевая линия и направляющие стрелки быстро выявляют искажение
- Индикатор приближения и интенсивность сигнала помогают работать с трудными участками

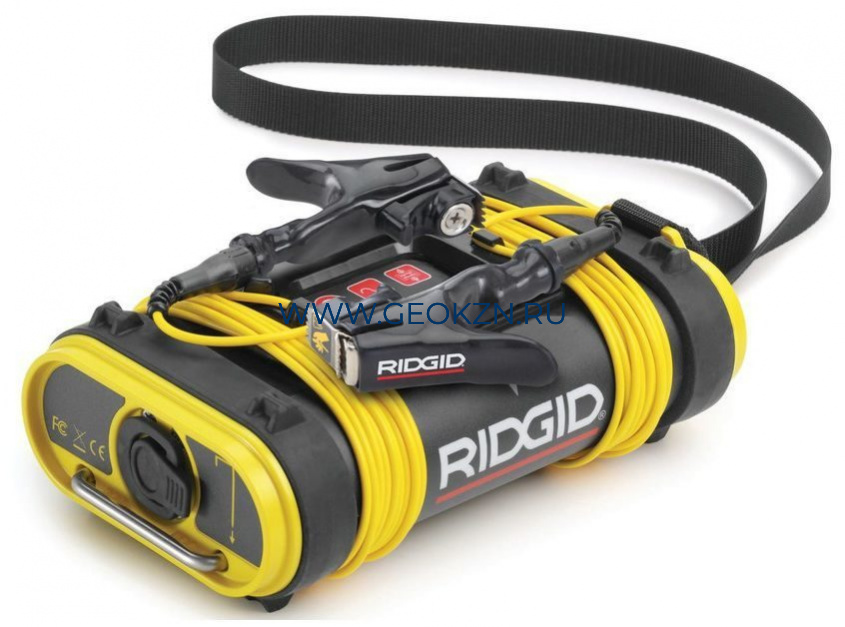

RIDGID ST-305 - самый компактный генератор SeekTech.
Двухчастотный режим работы, транспортировка в одном кейсе с локаторами RIDGID. Трассопоисковый генератор RIDGID ST-305 предназначен для создания тока заданной частоты в металлических коммуникациях. Является самым компактным передатчиком во всей линейке RIDGID SeekTech.
Режимы работы трассопоискового генератора RIDGID ST-305:
- Прямое соединение. При этом необходимо иметь прямой доступ к коммуникации (любая протяженная токопроводящая коммуникация).
- Индукционный. Применяется если нет доступа к коммуникации (генератор располагается над предполагаемым местом залегания искомой коммуникации).
- Индукционный с помощью индукционных клещей. (силовой кабель, телефон, металлические трубы до 100мм)
- Уникальный дизайн.

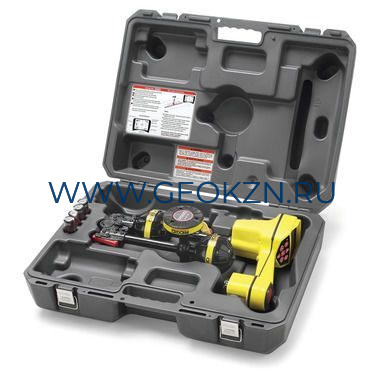

- В кейсах трассоискателей RIDGID SR-20, SR-24, SR-60 имеется штатное место для генератора RIDGID ST-305, а также для индукционных клещей. Таким образом, Весь трассопоисковый комплект помещается в одном кейсе.
- Двухчастотный режим работы позволяет осуществлять поиск коммуникаций на двух частотах одновременно!
Встроенный картографический дисплей | Да |
Отображение глубины залегания | Да. В непрерывном режиме |
Точность обнаружения, м | 0,05 |
Глубина обнаружения коммуникаций | до 10м |
Частоты активной трассировки трубопровода * | 128 Гц, 1 кГц, 8 кГц и 33 кГц |
Пассивный режим | |
Силовые линии | Широкая полоса частот 50 Гц, 60 Гц, <4 кГц |
Радиолинии | 4–15 кГц, 15–36 кГц |
Частоты зонда * | 16 Гц, 512 Гц, 640 Гц, 850 Гц, 8 кГц, 16 кГц, 33 кГц |
Номинальное напряжение, питание | 6 В, 550 мА |
Источник питания | 4 аккумулятора типа C |
Срок работы от аккумулятора | Приблизительно 16 часов |
Частоты активной трассировки трубопровода * | 128 Гц, 1 кГц, 8 кГц и 33 кГц |
Рабочая среда: | |
Температура | от –20°C до +50°C |
Влажность | от 5% до 95% относительной влажности |
Температура хранения | от –20°C до +60°C |
Размеры (Длина х Ширина х Высота) | 28,4 х 10,9 х 79,0 см |
Вес | 1,8 кг |
*Пользователь может выбрать до 30 значений частоты в диапазоне от 10 до 35000 Гц
Соответствует требованиям стандартов FCC для оборудования класс A и EN 55022 для оборудования класса B

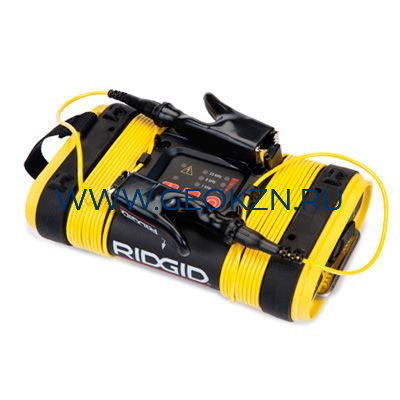

Характеристики генератора SeekTech ST-305
Частота | 1 кГц, 8 кГц, 33 кГц, 93 кГц |
Выходная мощность | 5 Вт, регулируемая (3 уровня) |
Настройки мощности |
Низкая мощность (примерно 0,5 Вт) Средняя мощность (примерно 2 Вт) Высокая мощность (примерно 5 Вт) |
Сила тока | 25 мА |
Длина провода | 3 м |
Источник электропитания | 6 батарей или аккумуляторов "C"-типа, щелочные |
Размеры (Длина х Ширина х Высота) | 19,6 х 11,9 х 7,6 см |
Вес без батарей | 0,772 кг |
Вес с батареями | 1,1 кг |
- Ударопрочный пластиковый кейс
- Маркеры и держатель стойки
- 4 элемента питания "С"-типа (щелочные)
- Видеодиск для обучения (DVD)
- Руководство оператора
- Гарантийный талон
- Заземляющий штырь
- Провода прямого присоединения - 2 шт.
- Клипсы прямого присоединения - 2 шт.
- 6 элементов питания "С"-типа (щелочные)
- Руководство оператора
- Гарантийный талон
