Тип приемника
|
Двухчастотный |
Тип съемки
|
RTK, Статика |
Тип антенны
|
Встроенная |
Принимаемые сигналы
|
GLONASS, GPS, Galileo, SBAS |
Число каналов
|
226 |
Связь
|
GSM, УКВ, Bluetooth |
Тип связи
|
GSM, УКВ, GSM+УКВ |

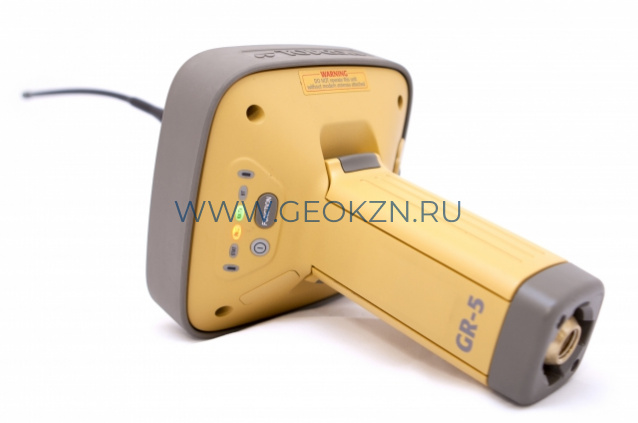

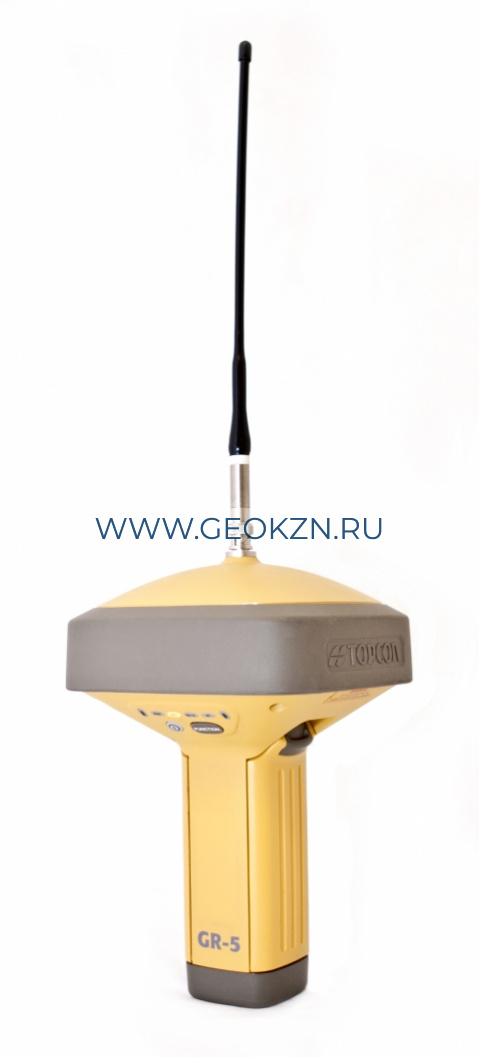

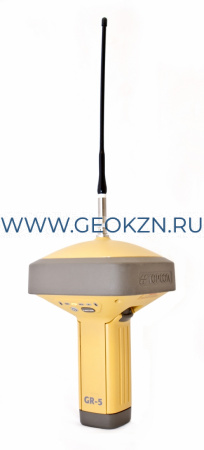

Мультисистемный модульный GNSS-приемник Topcon GR-5 от ведущего производителя геодезического оборудования – компании Topcon, занимает главенствующее положение в линейке спутникового оборудования этой фирмы. Приемник Topcon GR-5 предлагает пользователю уникальные функциональные возможности, используя в работе высокотехнологические новаторские решения.
В первую очередь обращает на себя внимание новая антенна Topcon Fence, призванная стать лучшим решением для высокой чувствительности и эффективного подавления многолучевости при очень малых размерах. Новая антенна в совокупности с инновационными технологиями отслеживания сигналов спутников превращает приемник Topcon GR-5 в одно из лучших решений в отрасли.
226 универсальных каналов слежения позволяют работать не только со всеми имеющимися на данный момент системами, такими как GPS и ГЛОНАСС, но и с перспективными сигналами Galileo, Compass и Quasi-Zenith. В будущем для работы с новыми сигналами достаточно лишь будет обновить прошивку прибора.
Инженеры компании Topcon оснастили приемник GR-5 новым чипом Paradigm G3. Этот чип является настоящим прорывом, и представляет собой первый в мире мультисистемный процессор, использующий технологию Universal Tracking Channel. Он на 75% меньше предыдущих моделей, но в то же время многократно превосходит их по производительности, работоспособности и экономичности.
GNSS – приемник предлагает высочайшую скорость обновления данных. Пользователь может выбрать частоту обновлений до 100 Гц, что позволяет использовать этот инструмент в самых сложных условиях. Высокая частота сбора данных крайне важна при работе в кинематическом режиме, для сбора информации с автомобиля или в навигационном режиме.
В приемнике реализована самая современная технология обработки спутниковых сигналов Vanguard™, позволяющая использовать сигналы не только находящихся в эксплуатации систем ГЛОНАСС (Россия), GPS (США) и спутниковых систем дифференциальной коррекции SBAS, но и готовящихся к вводу в эксплуатацию систем Galileo (Евросоюз), Compass (Китай) и QZSS (Япония). После ввода этих систем в работу, аппаратной модернизации оборудования не потребуется.
Технология универсальных каналов UTC
Приемник GR-5 оснащен 226-ю универсальными спутниковыми каналами, способными отслеживать любые существующие и планируемые к использованию сигналы ГНСС. Запатентованная технология универсальных спутниковых каналов UTC (Universal Tracking Channels) позволяет использовать в приемнике меньшее число каналов, обеспечивая при этом отслеживание всех возможных типов сигналов всех ГНСС спутников, находящихся над горизонтом.
Технология Fence Antenna™
Антенна приемника GR-5 выполнена по новой технологии Fence Antenna™ с повышенной чувствительностью и способностью эффективно уменьшать влияние многолучевости. Благодаря этому антенна обеспечивает захват и надежное отслеживание сигналов даже низко расположенных над горизонтом спутников, позволяя тем самым повысить скорость и точность получения RTK решения на пунктах с ограниченной видимостью неба из-за большого количества препятствий.
Моноблочная конструкция, отсутствие кабельных соединений

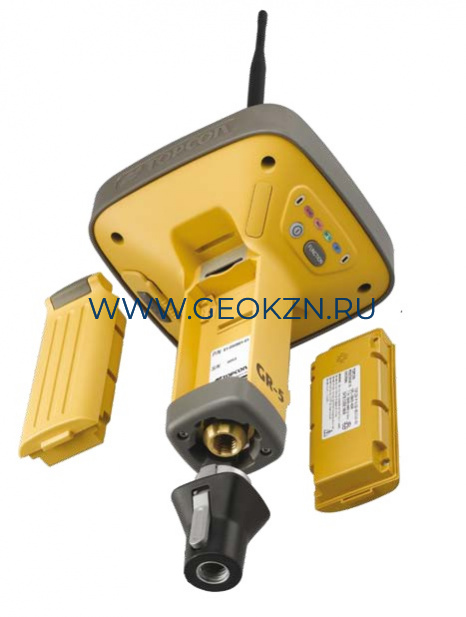

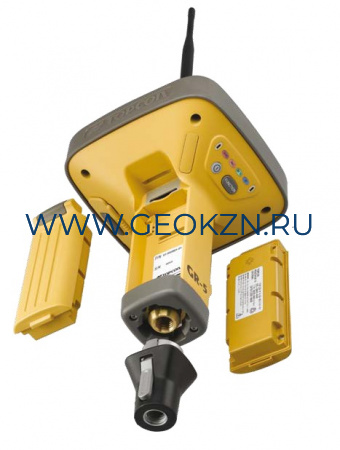

Приемник, антенна, УКВ и GSM/GPRS модемы, память, элементы питания в одном компактном корпусе. Съемная карта памяти формата SD/SDHC может сохранять до 32 Гб информации. В приемнике есть встроенный модуль Bluetooth для беспроводного соединения с полевым контроллером, а два съемных аккумулятора поддерживают режим горячей замены.
Универсальное применение в режиме RTK
Приемник имеет встроенные GSM/GPRS и УКВ модемы, обеспечивая универсальность его применения при проведении работ в режиме RTK . Важно отметить, что УКВ модем имеет несколько вариантов настройки мощности передачи (от 0.1 до 1 Вт) и может работать не только на прием, но и на передачу RTK поправок. Для стабильной работы во время движения на высоких скоростях, приемник имеет возможность выполнять измерения и сохранять их результаты с частотой до 100 Гц.
Надежность
Оборудование имеет класс защиты IP66 и диапазон рабочих температур от -40 до +70°С, что дает гарантию надежной работы в полевых условиях.
GR-5 | |
---|---|
Отслеживаемые сигналы |
GPS:L1, L2, L5 несущая, C/A, L1 - P-код, L2 - P-код, L2C, ГЛОНАСС:L1, L2 несущая, L1 C/A, L2 C/A, L1 - P-код, L2 - P-код, GALILEO:Glove-A, Glove-B, Compass, SBAS (WAAS/EGNOS/MSAS); |
Число каналов | 226 универсальных |
Точность |
Статика быстрая статика: в плане 3 мм + 0,5 мм/км Статика быстрая статика: по высоте 5 мм + 0,5 мм/км Кинематика с постобработкой: в плане 10 мм + 1,0 мм/км Кинематика с постобработкой: по высоте 15 мм + 1,0 мм/км RTK: в плане 10 мм + 1,0 мм/км RTK: по высоте 15 мм + 1,0 мм/км DGPS: 0,25 м в постобработке, DGPS: 0,5 м в реальном времени |
Модемы | Встроенный TxRx радиомодем, работающий одновременно как на прием, так и на передачу дифференциальных поправок; Встроенный GSM/GPRS модем: доступ через SIM-карту |
Запись данных | Карта памяти SD/SDHC (Secure Digital High-Capacity) с возможностью расширения до 32 Гб |
Интерфейсы | TPS, NMEA, RTCM, CMR, CMR+, BINEX |
Коммуникационные порты | 1 Bluetooth, 1 последовательный, 1 USB, 1 питание |
Защищенность | IP66 |
Питание | 2 съемные Li-Ion батареи с возможностью горячей замены при работе в поле, 3900 мАч, 7.2 В |
Рабочая температура | -40°С - +70°С |
Масса | 1,44 кг (без батарей), 1,88 кг (с батареями) |
Размеры | 15,8 х 25,3 х 15,8 см |
- Приемник Topcon GR-5
- Зарядное устройство
- Кабель питания SAE
- Карта SD 2 Гб
- Li-Ion аккумулятор - 2шт.
- Кабель USB
- Антенна для радиомодема UHF 450-470 BNC
- Свидетельство о поверке
