Рабочая частота, min
|
406 МГц |
Рабочая частота, max
|
470 МГц |
Выходная мощность передатчика, min
|
0,32 Вт |
Выходная мощность передатчика, max
|
4 Вт |
Режим работы
|
Прием/Передача |
Максимальная мощность
|
4 Вт |
Частотный диапазон
|
404-470МГц |

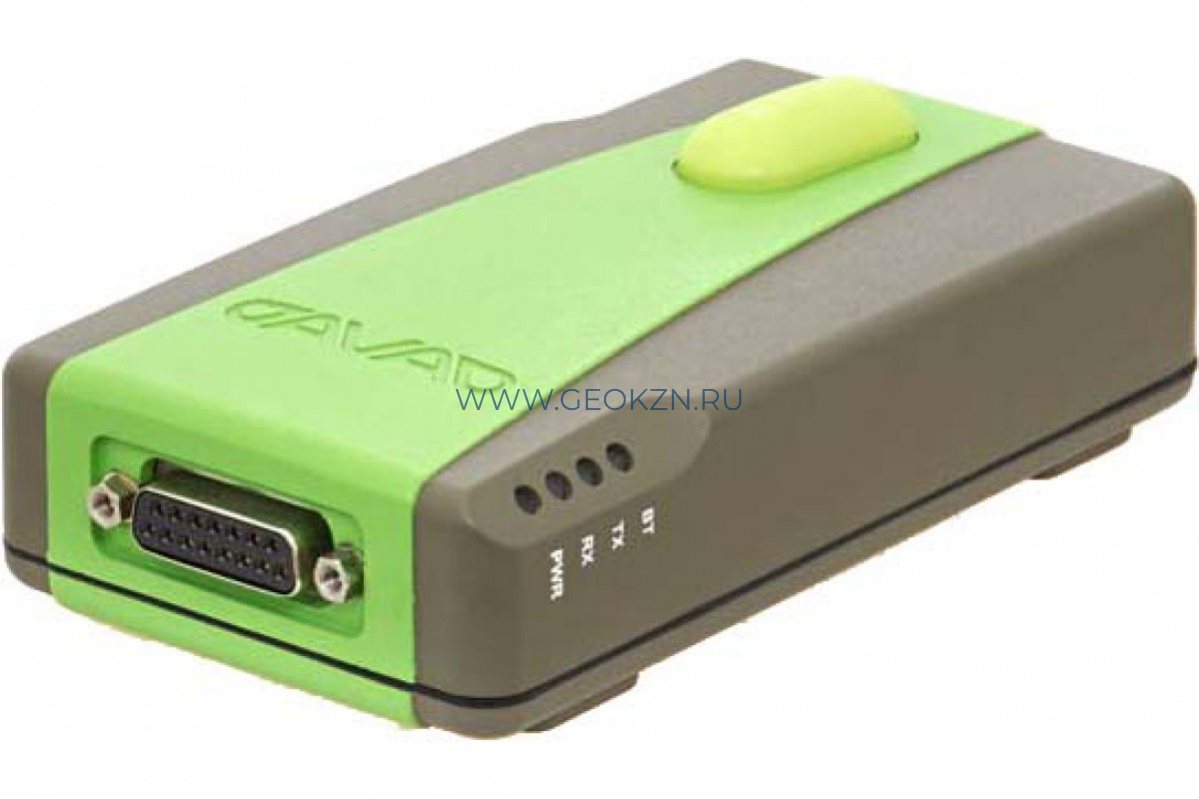

UHF радиомодем Javad HPT-404BT – представляет собой цифровой радио приемопередатчик, передающий в частотном диапазоне от 406 до 470 МГц. УКВ радиомодем JAVAD HPT-404BT оснащен USB-портом, технологией BlueTooth и передатчиком с выходной мощностью до 4 Вт.
Встроенный GSM/GPRS передатчик позволяет комбинировать УВЧ и сотовую сеть, повышая результаты работы и увеличивая производительность.
Радиомодем Javad HPT404BT обладает следующими возможностями:
- Оснащен USB-портом и технологией BlueTooth
- Надежная радиосвязь со скоростью 38.4 кбит/с с шагом разделения каналов 25 кГц, 19.2 кбит/с с шагом 12.5 кГц и 9.6 кбит/с с шагом 6.25 кГц
- Программируемая выходная мощность (320 мВт - 4 Вт)
- Максимальная дальность до 26 км
- Усовершенствованный алгоритм помехоустойчивого кодирования (FEC)
- Последовательный порт, настраиваемый как RS-232, RS-485 или RS-422
- Скорость передачи данных через последовательный порт от 9600 до 115200 бит/с
- Автоматический поиск и выбор лучшей частоты/канала
Основным достоинством модема JAVAD HPT 404BT является кодирование данных, скачкообразная перестройка частоты с использованием псевдослучайной последовательности, задаваемый пользователем уровень выходной мощности передатчика, энергосберегающий спящий режим, сканирование частот с целью нахождения сигнала базового передатчика.
Для передачи данных радиомодем использует следующие виды модуляций: GMSK, DBPSK, DQPSK, 4FSK, D8PSK и D16QAM, а также усовершенствованные алгоритмы исправления ошибок (forward error correction) и скремблирование.
Модель | Javad HPT404BT |
Диапазон частотт | 406 - 470 МГц (Европа, Россия) |
406.1 - 470 МГц (США) | |
406.1 - 430;450-470 МГц (Канада) | |
Шаг разделения каналов | 25/20/12.5 кГц (Европа, Россия) |
25/12.5/6.25 кГц (США, Канада) | |
Скорость передачи данных (шаг 25/20/12.5/6.25 кГц) | 9600/7500/4800/2400 бит/с – DBPSK/GMSK |
19200/15000/9600/4800 бит/с – DQPSK/4FSK | |
28800/22500/14400/7200 бит/с – D8PSK | |
38400/30000/19200/9600 бит/с – D16QAM | |
Коэффициент передачи системы для DBPSK модуляции (без учета коэффициента усиления антенны) | 161 дБ (для шага 25 кГц) |
163 дБ (для шага 12.5 кГц) | |
164 дБ (для шага 6.25 кГц) | |
Относительная скорость перемещения передатчика и приемника для DBPSK модуляции | 75 миль/час/ 120 км/ч |
Виды модуляции | GMSK/4FSK/DBPSK/DQPSK/D8PSK/D16QAM |
Номинальное сопротивление | 50 Ом |
Задержка | 60 мс |
Режим связи | Time Division Duplex (TDD) Time Division Multiple Access (TDMA) |
Максимальная дальность | 49 миль / 77 км |
Последовательные порты |
Последовательный (RS-232) до 115200 бит/с. Последовательный порт, настраиваемый как RS-232 и RS-422 или как RS-485 |
USB | USB 2.0 (12 Mбит/с) |
GSM/GPRS модуль (опционально) | Встроенный GSM/GPRS модуль, GPRS Класс 10 |
GSM/GPRS антенна (опционально) | Внешняя |
Bluetooth | Bluetooth V2.0 Класс 2, поддержка SPP Slave и Master |
Bluetooth-антенна | Встроенная |
Эксплуатационные параметры | |
Температура | Рабочая –40°С до +60°С Хранения –40°С до +85°С |
Пылевлагозащита | IP 66 |
Габаритные размеры | 152 мм x 84 мм x 72 мм |
Вес | 488 г |
Напряжение питания | +9 до +16 В постоянного тока |
Потребляемая мощность (средняя): Непрерывная передача / Передача с коэффициентом заполнения 30% / Спящий режим |
18 Вт / 2 Вт / 0.01 Вт |
Корпус/Цвет | Алюминий / JAVAD GNSS зеленый / серый |
Антенный разъем | BNC, 50 ? |
Соответствие стандартам | |
FCC | Part 90 |
Industry Canada | RSS-119 |
R&TTE | ETSI EN 300 113-2 ETSI EN 301 489-5 |
Характеристики передатчика | |
Выходная мощность DBPSK/GMSK/DQPSK/4FSK/D8PSK/D16QAM | от 15 дБм до 36 дБм с шагом 1 дБм (от 32мВт до 4Вт) |
Точность установки выходной мощности | ±1.5 дБ (в нормальных условиях) +2.0 дБ и -3.0 (в экстремальных условиях) |
Стабильность несущей частоты | ±1.5 ppm температурная нестабильность ±3.0 ppm долговременная нестабильность (в течение года) |
Максимальное допустимое отклонение частоты | ±1.0 кГц (в нормальных условиях) ±1.5 кГц (в экстремальных условиях) |
Допустимая мощность сигнала в соседнем канале (наведенная) 25/12.5/6.25 кГц 25/20/12.5 кГц | Часть §90.210 (C, D, E) для США и Канады 60 dBc для Европы |
Подведенная мощность (не более) | -36 дБм (от 9 кГц до 1ГГц) -30 дБм (от 1ГГц до 4 ГГц) |
Излучаемая мощность (не более) | -36 дБм (от 9 кГц до 1ГГц) -30 дБм (от 1ГГц до 4 ГГц) |
Характеристики приемника | |
Коэффициент шума | 4 дБ |
Чувствительность приемника (Рош 1x10-4, 25 кГц шаг разнесения каналов) DBPSK DQPSK D8PSK D16QAM GMSK |
-116 дБм 25кГц / -117 дБм 12.5кГц -115 дБм 25кГц / -116 дБм 12.5кГц -110 дБм 25кГц / -111 дБм 12.5кГц -106 дБм 25кГц / -107 дБм 12.5кГц -113 дБм 25кГц / -114 дБм 12.5кГц |
Динамический диапазон | -115 to -15 дБм |
Максимальный допустимый уровень входного сигнала | -10 дБм |
Подавление паразитного сигнала |
-8 дБ для шага 25 кГц -8 дБ для шага 20 кГц -12 дБ для шага 12,5 кГц -16 дБ для шага 6,25 кГц |
Избирательность по соседнему каналу |
70 дБ для шага 25 кГц 70 дБ для шага 20 кГц 60 дБ для шага 12.5 кГц 50 дБ для шага 6.25 кГц |
Кейс
Кабель Приемник-Модем
Кабель питания
Кабель Модем-ПК.
